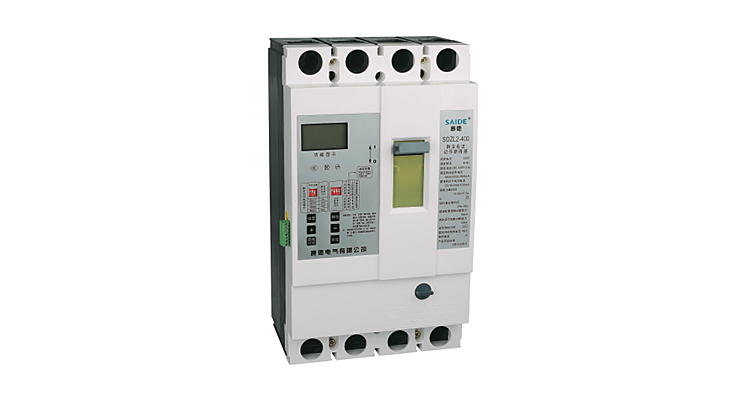

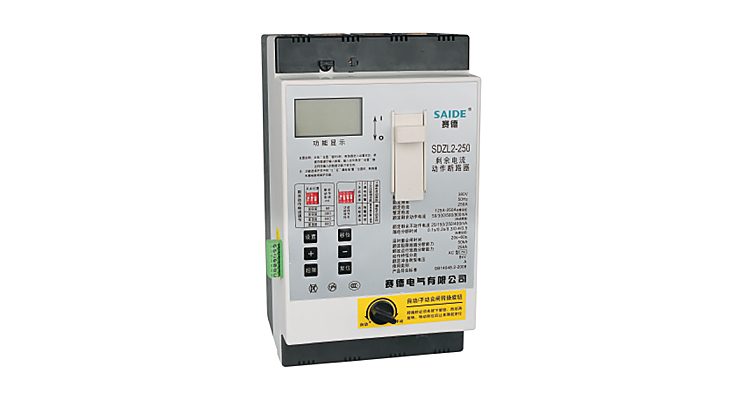

SDZL2系列剩余電流保護斷路器適用于三相四線中性點直接接地的低壓電網,除了剩余電流、過載、短路等基本保護外,還可以根據需要選配過載、短路、斷零、欠壓、過壓、缺相及相序等進行保護,并帶有遠程分合控制、分合狀態信號、預付費電表控制及數字(485)等多種外控接口,是集剩余電流保護、回路主開關以及手動、自動分合閘等功能于一體的多功能的智能綜合保護器。
本系列產品符合GB14048.2、IEC60947-2標準。
1. 環境溫度:-40℃~+40℃;
2. 相對空氣濕度:在+40℃時大氣相對濕度不超過50%,在較低溫度下可以有較高的相對濕度,最濕月的月平均最低溫度不超過+25℃,該月的月平均最大相對濕度不超過90%,并考慮到因溫度變化發生在產品上的凝露;
3. 海拔高度不超過2000米;
4. 污染等級:3級;
5. 安裝類別:Ⅲ級;
6. 安裝場所的外磁場在任何方向不應超過地磁場的5倍。
1. 額定電壓:AC380V三相四線(3+N);
2. 額定頻率:50Hz;
3. 額定輔助電源電壓:AC單相220V(進線端左側N線端子與進線端1#端子,即A相與N零線);
4. 額定剩余動作電流:300、500、1000mA;
5. 突變:50、75、100、150mA;
6. 漏電自動跟蹤值:300mA~1000mA;
7. 額定漏電不動作電流:≤1/2設定檔位置;
8. 額定分斷時間:0.1、0.3、0.5、0.8S;
9. 動作特性分類:AC類;
10. 額定重合閘時間:20~60S;
11. 使用類別:A類;
12. 延時型極限不驅動時間:△t60ms(表示2I△n極限不驅動時間);
13. 額定欠壓動作值單相:150、160、170、180V±5%;
14. 額定過壓動作值單相:250、260、270、280V±5%;
