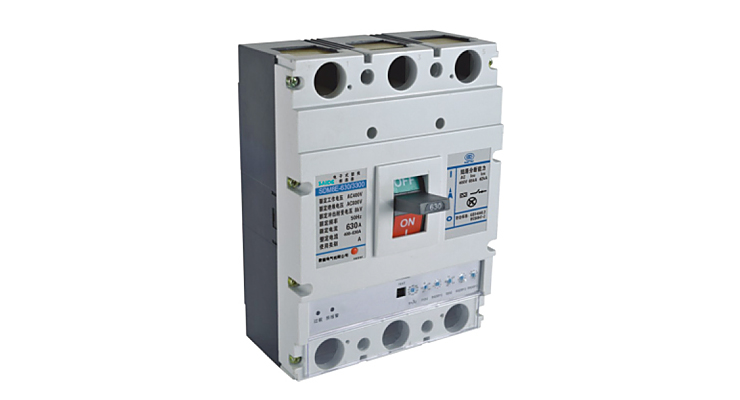

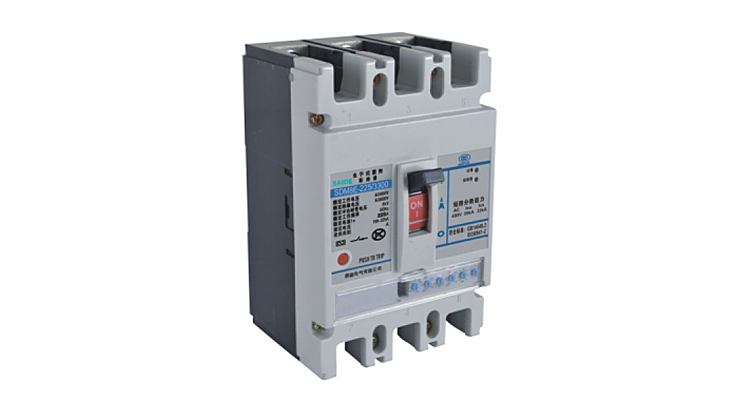

SDM8E系列智能型塑殼斷路器,是本公司采用國際先進設計、制造、研發技術生產的一款新型斷路器。其額定絕緣電壓為800V,適用于交流50Hz,額定工作電壓400V,額定工作電流至1250A的電路中作不頻繁轉換及電動機不頻繁起動之用。斷路器肯有過載長延時反時限、短路短延時反時限、短路短延時定時限、短路瞬時和欠電壓保護功能,能保護線路和電器設備不受損壞。
斷路器可垂直安裝(即豎裝)亦可水平安裝(即橫裝)。
本斷路器不可倒進線,即1.3.5接電源線,2.4.6接負載線。
本斷路器執行以下標準:
IEC60947-1及GB14048.1總則
IEC60947-2及GB14048.2低壓斷路器及附錄F帶電子過電流保護斷路器的附加要求
IEC60947-4及GB14048.4接觸器和電動機起動器
IEC60947-5.1及GB14048.5機電式控制電路電器
SDM8E系列智能型塑殼斷路器具有三段保護功能,適用類別為B的斷路器與連接在同一電路中的其它短路保護裝置在短路條件下具有完全選擇性配合。
具有五種脫扣特性選擇:用戶可根據負載電流要求對脫扣器進行設置調整。
電子脫扣器由斷路器自身提供能量,電流信號及控制電源來自安裝于斷路器內的環形電流互感器;
具有預警指示:當負載電流超出預設定電流時,斷路器面蓋上的發光二極管指示為黃色;
具有過載指示,當負載電流超出整定電流時,斷路器面蓋上的發光二極管指示為紅色;
具有消防專用的過載不脫扣只有報警功能:當負載電流過載運行時,斷路器不脫扣,輸出一個無源接點信號,驅動相應的報警裝置。
符合IEC60947附錄F的電磁兼容要求。
